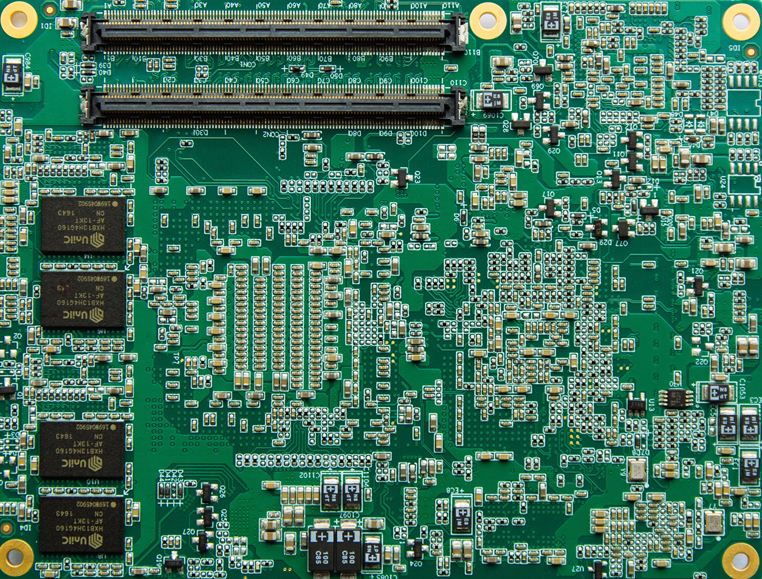

龍芯3A3000核心板——MCD-LP49
點擊次數:更新時間:2023-09-12 11:09:46【打印】【關閉】
MCD-LP49主板規格表
項次
規格
規格描述
處理器平臺
CPU
龍芯3A3000 4核處理器，主頻1.2GHz
內存
板載8GB DDR3
ROM
板載16MB SPI FLASH
RTC
支持實時時鐘
存儲
板載32GB SSD（可選）
Wdog
板載看門狗
系統
Loongnix、中標麒麟等國產操作系統
COM-E接口
以太網
1路GE，支持10/100/1000M自適應
PCI-E
2路PCI-E x8
1路PCI-E x4
4路PCI-E x1
(符合PCI-E 2.0)
SATA
2路SATA2.0
USB
6路USB2.0
SPI
1路SPI（僅用于起PMON，不能用于通訊）
I2C
2路I2C
串口
2路LVTTL UART
GPIO
4路GPI，4路GPO
音頻
1路HDA
顯示
Dual LVDS
1路VGA
電源
開機
支持AT、ATX模式；
ATX模式，開機要求載板送PWRBTN#信號開機，
關機要求將PWRBTN#拉低3-4s，執行關機；
AT模式，上電自舉；
輸入電壓
DC8V～14V
功耗
≤50W
結構
尺寸
95mmx125mm（COM-E Basic標準）
接口類型
PICMG COM.0 R2.1 Type6
國產化率
物料種類
95%以上（支持100%）
物料類型
環境要求
工作溫度
-5℃～50℃（支持-40℃～65℃擴展）
存儲溫度
-40℃～70℃（支持-55℃～85℃擴展）
濕度
5～95% RH，非凝結
訂購信息
型號
物料編碼
描述/配置
備注
MCD-LP49
280-210015
龍芯/3A3000+7A1000/DDR3 8GB/集顯/VGA/LVDS/97%/COM-E Type6（商溫:-5℃~50℃）
MCD-LP49-KW
280-210016
龍芯/3A3000+7A1000/DDR3 8GB/集顯/VGA/LVDS/95%/COM-E Type6（寬溫:-40℃~65℃）
MCD-LP49-100
280-220603
龍芯/3A3000+7A1000/DDR3 8GB/集顯/VGA/LVDS/100%/COM-E Type6（商溫:-5℃~50℃）
MCD-LP49-KW-100
280-220604
龍芯/3A3000+7A1000/DDR3 8GB/集顯/VGA/LVDS/100%/COM-E Type6（寬溫:-40℃~65℃）
