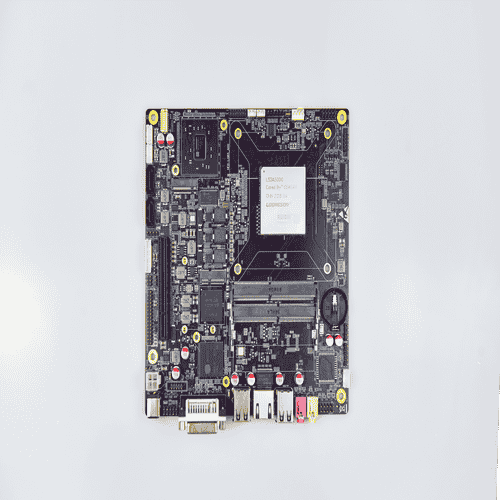

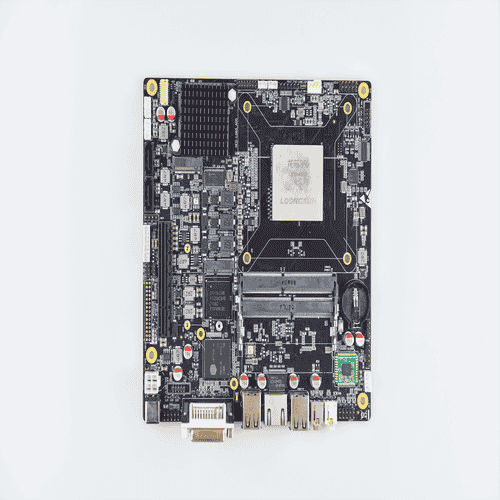

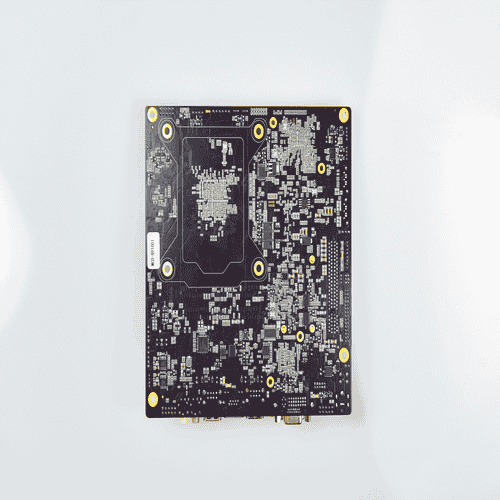

龍芯3A4000、3A5000核心板——MCD-LQ85
點擊次數:更新時間:2023-09-14 16:09:15【打印】【關閉】
MCD-LQ85主板規格表項目描述CPU板貼龍芯3A4000/3A5000橋片板貼龍芯7A1000內存slot兩個DDR4?SODIMM槽位，最大支持32GB內存BiosPMON默認PMON，（UEFI需定制）?串口RS2321個全功能RS232接口（可復用...
MCD-LQ85主板規格表項目 | 描述 | CPU | 板貼 | 龍芯3A4000/3A5000 | 橋片 | 板貼 | 龍芯7A1000 | 內存 | slot | 兩個DDR4 SODIMM槽位，最大支持32GB內存 | Bios | PMON | 默認PMON，（UEFI需定制） | 串口 | RS232 | 1個全功能RS232接口 （可復用為4個雙線RS232接口） | 存儲 | SSD | M.2 Type 2280 SATA協議 | SATA2.0 | 板內接口：2路標準7PIN SATA接口 | 網絡 | RJ45 | 標準后IO接口：10M/100M/1000M自適應：1路 | Wifi | M.2 Type 2230 NGFF接口 | 顯示 | VGA | 一路VGA，分辨率最大1920*1080 | DVI | 一路DVI，分辨率最大1920*1080 | LVDS | 一路雙通道LVDS，（需軟件適配） | HDMI | 一路HDMI，與VGA+DVI連接器選配，默認VGA+DVI接口； | USB | USB | 標準后IO接口： 4路USB2.0 板內接口（2*5PIN 2.54mm插針）：2路USB2.0 | 音頻 | 輸入/輸出 | 標準后IO接口： Lineout；Linein Mic； 前面板IO接口排針：Mic;HP； | IO | GPIO | 板內IO接口（2*5PIN 2.54mm插針）： 4路GPO， 4路GPI | PCIE | PCIE2.0 | 1個PCIE2.0 x8 | F-PANEL | F-PANEL | 1個F-PANEL接口 （包含復位、開關機、電源燈、硬盤燈） 板內IO接口（2*5PIN 空10P 2.54mm插針） | 系統 | 操作系統 | 支持中標麒麟； | RTC | 實時時鐘 | 1路實時時鐘，含電池； | 國產化 | 國產化率 | 100% | 供電 | DC 12V電源 | 支持ATX/AT模式 | 調試模塊 | 調試模塊 | 支持深中微串口調試模塊 | 功耗 | 整板功耗 | 小于90w | 工作環境 | 溫度 | -5℃-50℃ | 尺寸大小 | ITX | 170mm*170mm |
訂購信息型號 | 物料編碼 | 描述/配置 | 備注 | MCD-LQ85-3A4000\B00 | 280-211218 | 龍芯/3A4000+7A1000/2*SODIMM/GP102/ITX主板（商溫:-5℃~50℃） |
| MCD-LQ85-3A4000-SX\B00 | 280-220607 | 龍芯/3A4000+7A1000/2*SODIMM/GP102/ITX主板（篩溫:-20℃~65℃） |
| MCD-LQ85-3A4000-KW\B00 | 280-220608 | 龍芯/3A4000+7A1000/2*SODIMM/GP102/ITX主板（寬溫:-40℃~65℃） |
| MCD-LQ85-3A5000\B00 | 280-211219 | 龍芯/3A5000+7A1000/2*SODIMM/GP102/ITX主板（商溫:-5℃~50℃） |
| MCD-LQ85-3A5000-SX\B00 | 280-220609 | 龍芯/3A5000+7A1000/2*SODIMM/GP102/ITX主板（篩溫:-20℃~65℃） |
| MCD-LQ85-3A5000-KW\B00 | 280-220610 | 龍芯/3A5000+7A1000/2*SODIMM/GP102/ITX主板（寬溫:-40℃~65℃） |
|
|
